Equipment list
만능성형시험기 [5 ton]
Function
본 만능성형시험기는 마그네슘 및 기타 소재의 시편을 압축 성형하는 목적으로 시편을 가열하고 압축 성형을함
Specifications
(1)펀치 실린더 최대 하중 : 30 ton (오차 0.1%)
(2)홀더 실린더 최대 하중 : 10 ton (오차 0.1%)
(3)최대 가열 온도 : Max 400도 (오차 ±5도)
(4)작업자 안전을 위한 냉각 유닛 설치
(5)Erichsen test, compression test, V-bending test 모드 지원
(6)장비의 전체 사이즈 : 1000x1300x2100, 중량 약 1ton (가로x세로x높이)
(7)유압실린더 (펀치) : Force:30 (ton), Stroke:250 (mm), Speed:1~1000 (mm/min)
(8)유압실린더 (홀더) : Force:10 (ton), Stroke:200 (mm), Speed:1~1000 (mm/min)
(9)유압유니트: Pressure: Max 200kg/cm^2
만능시험기 [10 ton]
Function
본 만능시험기는 금속 시편의 인장, 압축, 밴딩 시험을 목적으로 사용함
Specifications
(1)SHIMADZU AGS-100kNX
(2)최대 하중 10 ton
(3)장비의 전체 사이즈 : W945×D725×H2164mm
(4)무게: 525kg
(5)작동 분위기 : Temperature: 5 °C to 40 °C; Humidity: 20% to 80% (no condensation)
(6)Crosshead - Table Distance (Tensile stroke) * : 1255mm (745mm, MWG)
(7)Crosshead - speed range: 0.001 to 800 mm/min (stepless)
- Max. Return Speed: 1100mm/min
빌렛 열처리로 [600℃]
Function
본 빌렛 열처리로는 금속 시편을 열처리하는 목적으로 사용함
Specifications
(1)최대 가열 온도 : Max 700도 사용온도 : 600도
(2)사용 가능 분위기 : Ar 가스, SF6 가스
(3)단열 방열판
(4)내부 사이즈 : 400Øx550H
(5)전원 : 380v, 3P 23.7kW
(6)THERMO COUPLE "K" TYPE
(7)INDICATOR : 3.2Øx700L
(8)KT A-1 C.F.B HEATER

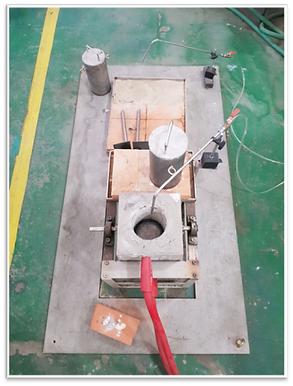

대기유도 용해로
Function
본 대기유도 용해로는 전기를 노 속의 도가니를 둘러싼 코일에 흐르게 함으로써 발생하는 유도 전류에 의한 저항 가열에 의해 도가니에 넣은 금속을 용해하는 목적으로 사용함
알루미늄, 마그네슘 용해에 사용
Specifications
(1)유도 용해로
(2)Mg 2kg, Al 2kg 용해 가능
(3)몰드 형태 및 부피
- 원형빌렛 : 직경 Φ80 x 22cm
- 판상몰드 : 14.5cm x 4.6cm x 22cm
- 공형압연용 : Φ36 x 41cm
판재예열로
Function
본 가열로는 금속 판재를 시효 하거나 균질화 열처리하는 목적으로 사용함
Specifications
(1)제품 사이즈 : 1500W x 150H x 250Dmm
(2)사용 온도 : 최대 500도
(3) THERMO COUPLE “K" TYPE
시효용 열처리
Function
본 열처리기는 소형 금속 시편을 시효 하는 목적으로 사용함
Specifications
(1)Thermolyne™ Benchtop 1100°C Muffle Furnace
(2)사용 가능 온도 : 0 – 최대 1100°C (디지털 단일 설정 값 온도 제어 가능)
(3)단일 화면에서 실제 온도나 설정 값 표시
(4)두 가지 보호장치가 발열체 전원 차단
(5)독립형 측정 장치를 사용한 온도 모니터링을 위해 챔버 뒷편에 직경 0.95cm(0.38in.) 포트가 있음
이속압연기 [50 ton]
Function
본 이속압연기는 마그네슘 판재 압연을 목적으로 하는 열간 압연기로 압연롤을 가열하고 예열장치를 통하여 판재를 동시에 가열하는 목적으로 사용
Specifications
(1)압연롤의 최대온도 : 300도, 온도편차 : ±20도
(2)압연가능 최대 범위 : 50mm, 롤 갭(Gap) 정밀도 : ± 0.05mm
(3)최대 압하 하중 : 50ton
(4)최대 이속 가능한 비율 5:1 (상:하)
(5)장비의 전체 사이즈 : 3600x1200x2240, 중량 약 10 ton (가로x세로x높이)
(6)압연롤 재질 SKD61, 사이즈 Ø295x770L
(7)유니버설 조인트 최대굽힘각 15deg(편각), 최대 Torque 2000kg*m
(8)상단 기어드모터 900kg*m, 60Hz, 4P, 50H.P, 약 40rpm
(9)하단 기어드모터 2100kg*m, 60Hz, 4P, 60H.P, 약 20rpm
(10)로드셀 27ton , 서브모터 2kW, 2000rpm, 220V, 단상, 유성감속기, 웜감속기
압출기
Function
본 압출기는 금속 시편을 다양한 형태로 압출하는 목적으로 사용함
Specifications
(1) 유압식
(2) 직접 압출 type
(3) 사이즈 : 2.5m x 1.5m
(4) 사용가능 온도 : 500도
(5) 용량: 300 ton
(6) 전원 : 220V
압출재 압출비
봉재: Φ8 76.5 : 1
Φ9.9 50 : 1
Φ14 28 : 1
Φ22 10.1 : 1
판재: 28x6 (mm) 22.9 (mm)
55x3 (mm) 23.3 (mm)
전기로 [500/1000℃]
Function
본 열처리로는 전열을 이용하여 시편을 균질화 또는 어닐링 하는 목적으로 사용함
Specifications
(1)LAB24 DS-DMF-14
(2)사용 온도 : 0~1000도
(3)단열재 : Ceramic Fiber
(4)사용가능 분위기: Ar 분위기
(5)외부 사이즈(WxDxH)mm : 530x600x585 / 580x560x730
(6)내부 사이즈(WxDxH)mm : 250x350x160 / 300x300x300
(7)전기 용량 : 4.6kW / 6.2kW
(8)열전대 K-type
전 자동 마운팅 프레스
Function
본 전 자동 마운팅 프레스기는 시편을 마운팅하는 목적으로 사용함
단 시간에 마운팅을 할 수 있어 시편 처리 속도를 높일 수 있으며, 다양한 수지 분말을 이용하여 미세조직관찰이나 경도 등과 같은 재료의 특성 데이터를 얻기 위한 재료 가공장비임
Specifications
(1)BESTPRESS I
(2)Full Automatic 마운팅 프레스
(3)실린더 1EA, 듀얼 몰드 생산(샌드위치 랩 삽입)
(4)몰드생산타임 : 최단 히팅-6분 냉각-7분=13분 완성
(5)몰드 사이즈 : Φ25.25.4.30.31.7.38.40.50mm
(6)몰드사이즈별, 레진종류별에 따른 자동압력 프리셋 기능
(7)예열기능(파워 연결시 70℃)에 의한 작업시간 단축
(8)사이즈: 405mm×500mm×430mm 중량:50kg
수동/자동 폴리셔 [700 rpm]
Function
본 폴리셔는 미세조직관찰과 OM/SEM/TEM 분석 분야의 전처리를 목적으로 사용함
Specifications
(1)BESTPOL P262 수동 폴리셔 (2 플레이트)
(2)BESTPOL P234 자동 폴리셔(1플레이트)
(3)Base Plate 직경 : Φ300mm
(4)Motor power : 900W x 2
(5)사이즈(수동) : 가로1000 X 세로800 X 높이430 mm, 약 85kg
(6)사이즈(자동) : 가로400 X 세로700 X 높이378mm, 약 45kg
광학현미경 [x1000]
Function
본 광학현미경은 금속 시편의 조직 관찰을 목적으로 사용함
Specifications
(1)OLYMPUS BX53M Research Upright Microscope
(2)측정가능 배율 : x50, x100, x200, x500, x1000
(3)자동 조명 밝기 제어 (LIM)가능
(4)MIX 관찰 가능
(5)밝으면서 어두운 영상 동시 획득 (HDR)가능
(6)자동 캘리브레이션 가능
(7)Focus
-Stroke : 25mm
-Fine stroke per rotation : 100μm
-Minimum graduation : 1μm
-With the upper limit stopper, torque adjustment for coarse handle
(2)Max. specimen height
-Reflected : 65 mm (w/o spacer), 105mm (with BX3M-ARMAD)
-Reflected/Transmitted: 35mm (w/o spacer), 75mm (with BX3M-ARMAD
피로시험기
Function
재료의 피로특성 분석을 위해 사용함
Specifications
(1) Designed for both dynamic and static testing on a variety of materials and components
(2) Double-acting servohydraulic actuator with force capacity up to ±100 kN (±22 kip)
(3) 150 mm (6 in) of usable stroke
(4) frame requires less than 0.5 m² (5.4 ft²) of floor space
(5) Designed to be used with the 3520 Series of Hydraulic Power Units
(6) Dynamic Load Capacity : kN ±50 ±100
(7) Actuator Stroke (Total) : 150 mm
(8) Load Weighing Accuracy : ±0.002% of Load Cell Capacity or 0.5% of Indicated Load, Whichever is Greater -Down to 1/250th of Full Scale
(9) Hydraulic Pressure Supply (Required) : 207 bar
(10) Operating Environment : +10 to +38°C with 10 to 90% Humidity Non-Condensing
